Descrierea produsului：
fire răsucite din bumbac din microfibră
Preț: Prețul se schimbă din cauza costului material și a cursului de schimb. Va rog sa-mi dati datele dumneavoastra de contact, voi actualiza cel mai nou pret pentru dumneavoastra
Articol: | API 6D bloc dublu și supapă cu bilă sângerare |
Structura materialului: | ASTM A105, A182 F304,316 |
Presiune de lucru: | CLASS:150LB,300LB,600LB.900LB,1500LB |
Diametru nominal: | NPS2 ~ 32 ", DN50 ~ 300mm |
WorkingTemperatur: | -29to425ºC |
Transport și livrare: | 20-25 zile timp de plumb; să livreze cu vaporul din portul Ningbo sau din portul Shanghai |
Descrierea produsului
API 6D Bloc dublu și supapă cu bilă Bleed: Supapa cu bilă DBB este o combinație de una sau mai multe supape cu bilă bloc / izolare și una sau mai multe supape de sângerare / aerisire, de obicei supape cu bilă sau ac. Supapele cu bloc dublu și supapele de sângerare funcționează pe principiul că izolarea poate fi realizată atât din fluxul / presiunile de proces din amonte, cât și din aval. Acest lucru se realizează prin două mingi, poartă, glob, ac etc. Supape plasate înapoi în spate, cu o a treia supapă "izolată" în cavitatea centrală.
De obicei, există două tipuri de supape cu bilă cu bloc dublu și sângerează, în funcție de experiența solicitării clientului.
Tip 1 - O supapă cu bilă cu două bile și o supapă de sângerare
Blocul dublu și supapa cu bilă sângerează au un design unic al caroseriei cubile gemeneșio supapă cu ac, supapa acului este instalată între bilele gemene. Blocurile duble și supapele cu bilă de sângerare sunt disponibile etanșare bidirecțională în stil metalic așezat și moale așezat, cu închidere strânsă cu bule.

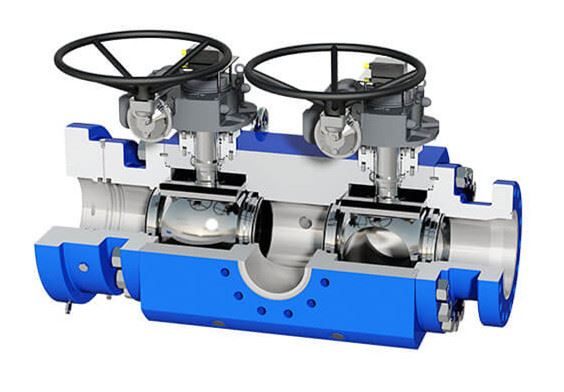

Bloc dublu și supapă cu bilă sângerează cu bile gemene și o supapă de sângerare
Bloc dublu și supapă cu bilă sângerare cu flanșă RTJ se termină×NPT se termină
Tip 2-A Trunnion montate Ball Valve cu bloc dublu și funtion Bleed
Acest tip de bloc dublu și supapă cu bilă sângerează este o supapă cu bilă montată pe trunnion în poziție închisă, asigură o etanșare împotriva presiunii de la ambele capete ale supapei cu un mijloc de vending / sângerare a cavității între suprafețele de ședere.
În conformitate cu API 6D "Caietul de sarcini pentru supape de conducte" standarde, obloc dublu și supapă cu bilă sângerează (Supapă de bal DBB)este o "supapă unică cu două suprafețe de ședere care, în poziție închisă, asigură o etanșare împotriva presiunii de la ambele capete ale supapei, cu un mijloc de aerisire / sângerare a cavității între suprafețele de ședere.
Ca definiție, un bloc dublu și o supapă cu bilă de sângerare are două locuri, fiecare dintre scaune oferă o etanșare împotriva presiunii separat. Adică un scaun sigilează lichidul din amonte, iar celălalt scaun sigilează lichidul din aval. Pentru un bloc dublu și supapa cu bilă montată pe trunnion, atunci când supapa este în poziție închisă și lichidul vine din amonte, împinge scaunul împotriva mingii pentru a realiza etanșarea. Celălalt scaun este de etanșare în același mod.
Cum functioneaza functia de aerisire/sangerare? Când conducta este cu presiune, supapa cu bilă trunnion este închisă cu lichidul prins în minge și apoi există presiune în minge. Când temperatura din minge devine mai mare, presiunea din minge va crește și ea. Este necesar să ventilați / sângerați presiunea în caz de risc atunci când presiunea din minge devine suficient de mare. Pentru o supapă cu bilă trunnion cu funcție de sângerare, presiunea din minge împinge scaunul înapoi pe măsură ce arcul din spatele scaunului se comprimă. Apoi, există aerisire / sângerare între suprafețele de etanșare. În general, aerisirea / sângerarea este necesară la presiunea de mai puțin de 1,33 ori a ratingului de presiune proiectat pentru supapele cu bilă ca specificații API 6D. Unele cereri critice de proiect pentru a vent / sângera la presiunea de mai puțin de 1,1 ori a ratingului de presiune de proiectare. (de exemplu, . Pentru o supapă cu bilă de PN20 trunnion, presiunea prinsă în bilă trebuie să se ventileze/sângereze la presiunea mai mică de 2,2 Mpa).
Cum este testată o supapă cu bilă cu bloc dublu și sângerare?
Scoateți supapa de eliberare, atunci când supapa este în poziție complet închisă și ambele capete ale supapei sunt presurizate separat, pentru a verifica scurgerea de la postarea supapei de eliberare.
Ce să căutați atunci când selectați un bloc dublu și o supapă cu bilă sângerată?
Ca și în cazul oricărei supape, în timpul selecției, trebuie să se ia în considerare proprietățile fluidului, presiunea, temperatura. Poate cel mai important, cu toate acestea, este modul în care supapa va fi utilizat. Cu o serie de configurații oferite, luați în considerare care dintre acestea se va potrivi cel mai bine procesului și nevoilor dvs.
Dacă nu sunteți sigur ce bloc dublu și supapă cu bilă sângerează este potrivit pentru tine proces, discutați cu inginerul nostru. Acestea vă pot ajuta să determinați care dintre ele vă va atinge cel mai bine obiectivele.
